【电动旋球阀】派司克品牌.质量保证，派司克阀业全方面介绍电动旋球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动旋球阀。

---

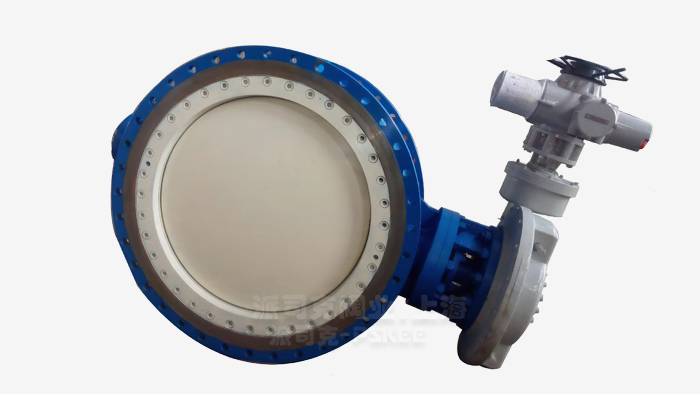

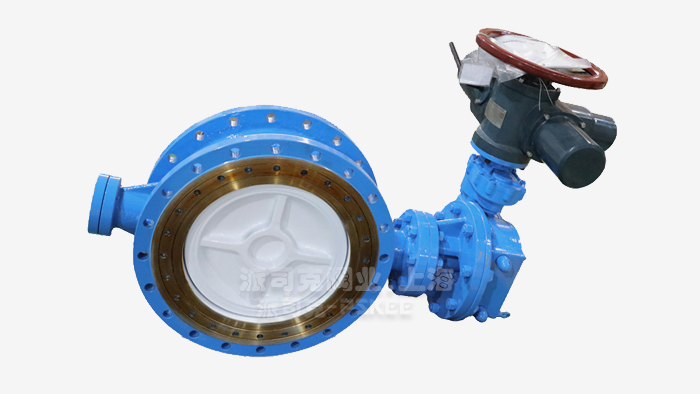

电动旋球阀产品概述：
电动旋双向流硬碰硬旋球阀是结合球阀的优越密封性能与蝶阀的优势结构研发而成，其拥有固定球阀优越的双向承压、可在含细做颖粒的液体管道使用等，具备使用温度高、寿命长等实用优势。其实质为蝶阀和偏心半球阀结构功能的结合，安装优越于半球阀和固定球阀，密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封，从而实现了管道内高低双向切断，在水泵停止运转，管道出水压力高于进水压力的情况下，使用旋球阀能够有效的阳止回水倒流，这也是蝶阀和半球阀不具备的功能。旋球阀在正副两个密封面上可根据不同的硬度需要运用音速等离子喷涂、真空保护渗复堆等工艺形成马氏体不锈钢、奥氏不锈钢、硬质合金等梯度功能材料。
电动旋球阀工作原理：
电动旋球阀采用半球阀的原理，蝶式结构外形，系蝶式偏心半球阀结合，主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，使之密封良好。
电动旋球阀产品特点：
1.电动旋球阀具有体积小、重量轻的特征。
2.双向硬密封、密封摩擦小、经久耐用、启闭轻便。
3. 启闭方便迅速、省力、流体阻力小。
4.密封严紧，双偏心金属硬密封，结垢不影响启闭。
5.使用寿命长，密封面耐磨，具有补偿功能。
6.驱动方式: 涡轮、气动、电动、液动等。

电动旋球阀主要技术参数：

项目名称		单位或代号	数值
公称通径		DN	DN50mm~1800mm
公称压力		PN	6			10	16	25	40
壳体试验压力		MPa	0.9			1.5	2.4	3.75	6
正向密封试验压力		MPa	0.66			1.1	1.76	2.75	4.4
反向密封试验压力		MPa	0.66			1.1	1.76	2.75	4.4
工作温度		℃	80、120、150、200、300(要在订货合同中注明)
工作介质		水、蒸汽、油品等

电动旋球阀主要零件材料：

零件名称	材料			标准
阀体	WCB+D507304 316L+STL			GB/T12229-2005通用阀门碳素钢铸件技术条件 GB/12230-2005通用阀门不锈钢铸件技术条件 GB/T984-2001堆焊焊条
阀板	WCB+D507304 316L+STL
阀杆	20Cr13、304、  316L			GB/T 1220-2007不锈钢棒
压盖	ZG12Cr13、304			GB/T 12230-2005通用阀门不锈钢铸件技术条件
填料	RSF			JB/T 6617-1993阀门用柔性石墨填料环技术条件
端盖	Q235.304.316L			GB/T3274-2007碳素结构钢和低合金结构 钢热轧厚钢板和钢带
轴承	06Cr19NiIO渗N			GB/T20878-2007不锈钢和耐热钢牌号及化学成分 GB/T18177-2000钢件的气体渗氮

电动旋球阀外形尺寸表：

公称压力 PN(MPa)	公称通径 DN(mm)	L=(mm)		D1	D2	D3	C	f	Z-中d	Z-M
		法兰	对焊
1.6MPa	50	108	150	165	125	99	20	2	4-18	4-16
	65	112	170	185	145	118	20	2	4-18	4-16
	80	114	180	200	160	132	20	2	8-18	8-16
	100	127	190	220	180	156	22	2	8-18	8-16
	125	140	200	250	210	184	22	2	8-18	8-16
	150	140	210	285	240	211	24	2	8-22	8-20
	200	152	230	340	295	266	24	2	8-22	8-20
	250	165	250	395	350	319	26	2	12-22	12-20
	300	178	270	445	400	370	26	2	12-22	12-20
	350	190	290	505	460	429	26	2	12-26	12-24
	400	216	310	565	515	480	26	2	16-26	16-24
	450	222	330	615	565	530	28	2	20-26	20-24
	500	229	350	670	627	582	28	2	20-26	20-24
	600	267	390	780	725	682	34	2	20-30	20-27
	700	292	430	895	840	794	34	5	24-30	24-27
	800	318	470	1015	950	901	36	5	24-33	24-30
	900	330	510	1115	1050	1001	38	5	28-33	28-30
	1000	410	550	1230	1160	1112	38	5	28-36	28-30
	1200	470	630	1455	1380	1328	44	5	32-39	32-36
	1400	530	710	1675	1590	1530	48	5	36-42	36-39
	1600	600	790	1915	1820	1750	52	5	40-48	40-45
	1800	670	870	2115	2020	1950	56	5	44-48	44-45
2.5MPa	50	108	150	165	125	99	20	2	4-18	4-16
	65	112	170	185	145	118	20	2	4-18	4-16
	80	114	180	200	160	132	20	2	8-18	8-16
	100	127	190	220	180	156	22	2	8-18	8-16
	125	140	200	250	210	184	22	2	8-18	8-16
	150	140	210	285	240	211	24	2	8-22	8-20
	200	152	230	340	295	266	24	2	12-22	12-20
	250	165	250	405	355	319	26	2	12-26	12-24
	300	178	270	460	410	370	28	2	12-26	12-24
	350	190	290	520	470	429	30	2	16-26	16-24
	400	216	310	580	525	480	32	2	16-30	16-27
	450	222	330	640	585	548	40	2	20-30	20-27
	500	229	350	715	650	609	44	2	20-30	20-30
	600	267	390	840	770	720	48	2	20-36	20-33
	700	292	430	910	840	794	48	5	24-36	24-33
	800	318	470	1025	950	901	50	5	24-39	24-36
	900	330	510	1125	1050	1001	50	5	28-39	28-36
	1000	410	550	1255	1170	1112	52	5	28-42	28-39
	1200	470	630	1485	1390	1328	52	5	32-48	32-45
	1400	530	710	1685	1590	1530	58	5	36-48	36-45
	1600	600	790	1930	1820	1750	64	5	40-55	40-52
	1800	670	870	2130	2020	1950	68	5	44-55	44-52

电动旋球阀产品应用：
电动旋双向硬碰硬旋球阀是不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。可广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。

电动球阀

电动蝶阀

电动调节球阀

电动塑料球阀

电动调节蝶阀

气动蝶阀

气动球阀

气动塑料蝶阀

气动调节蝶阀

电动塑料蝶阀

气动调节球阀

气动塑料球阀

防爆电动球阀

防爆电动蝶阀

执行器附件

·电动旋球阀质保体系：
有了您的信任与支持，我们提供值得信赖的PSKEE品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·电动旋球阀产品标准：
我们的产品按标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·电动旋球阀解决方案：
派司克公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·电动旋球阀售后保障：
派司克公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
派司克公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·电动旋球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按质量标准。
