【TFA72W真空负压安全阀】派司克品牌.质量保证，立洛阀业全方面介绍『YFA72W真空负压安全阀』相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列真空负压安全阀。

---

真空负压安全阀（真空破坏阀）产品简述：
真空负压安全阀适用于温度200℃的负压系统，当容器内负压到设定允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。
真空负压安全阀（真空破坏阀） 产品作用：
真空破坏阀也叫破真空负压安全阀，主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
真空负压安全阀产品用途：主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
真空阀广泛应用于给排水、船坞、电厂、冶金、造船等领域，能满足工况的需要。
真空负压安全阀（真空破坏阀）技术参数：

工作温度	200℃
适用介质	TFA72W-10P适用于硝酸类介质
	TFA72W-10R适用于醋酸类介质

真空负压安全阀（真空破坏阀）主要材料表：

NO.	零件名称	SFA72W-P材料	SFA72W-R材料
1	阀体	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA包覆氟塑料

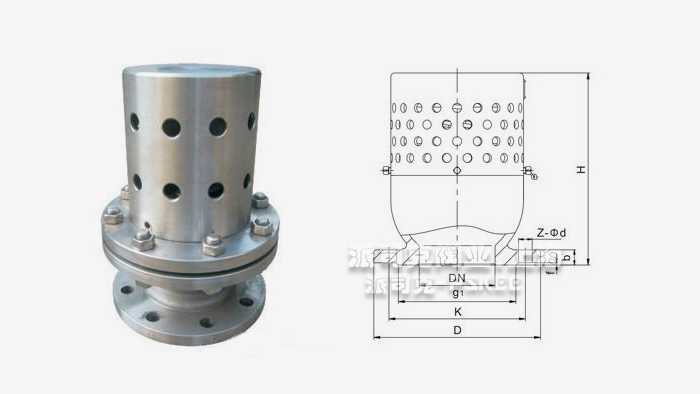

真空负压安全阀（真空破坏阀）外形尺寸：

公称通径	尺寸
	D	D1	D2	Z-d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

真空负压安全阀（真空破坏阀） 注意事项：
1、真空安全阀须安装在容器上方的连接法兰上，法兰连接参数一般按照国标GB4216.4标准执行。
2、注意三、阀门安装方向，手动紧急开阀应在易于操作的部位，两边不能有障碍物。
3、安装完毕后应去掉真空阀的的防尘盖。
